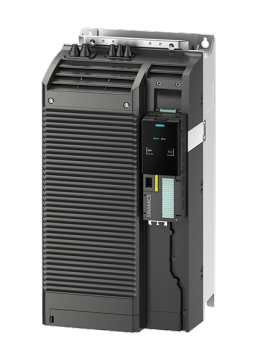

SINAMICS G120

SINAMICS G120

Multifunkční. Kombinovatelný. Safety Integrated.

SINAMICS G120 je modulární měnič pro nejrůznější použití. Modulární struktura součástí a široký rozsah výkonu od 0,55 do 250 kW zajistí, že budete vždy schopni sestavit ideální měnič podle vašich požadavků.

Tato řada frekvenčních měničů je k dispozici ve třech variantách napětí pro připojení k sítím 200 V, 400 V a 690 V . Kromě toho má SINAMICS G120 komplexní bezpečnostní balíček. K uvedení bezpečnostních funkcí do provozu se používá startér STARTER nebo SINAMICS Startdrive.

Hlavní charakteristiky

  • Vysoký stupeň flexibility
  • Standardní koncepce bezpečnosti na vysoké úrovni
  • Široké spektrum výkonů
  • Kombinovatelný

Parametry

Formát Modulární skříňová jednotka Blocksize, modulární konstrukce (výkonový modul, řídící jednotka, funkce pro uvádění do provozu)
Koncepce pohonu AC/AC
Stupeň krytí IP20 / otevřený typ podle UL
Napájecí napětí/výkon
  • 1 AC 200-240V 0,55 - 4 kW (výkonový modul PM240-2)
  • 3 AC 200-240V 0,55 - 55 kW (výkonový modul PM240-2)
  • 3 AC 380-480V 0,55 - 250 kW (výkonový modul PM240-2)
  • 3 AC 380-480V 7,5 - 90 kW (výkonový modul PM250)
  • 3 AC 500-690V 11 - 250 kW (výkonový modul PM240-2)
Režimy regulace U/f (lineární, kvadratický, FCC, ECO), vektorové řízení s a bez snímače (VC, SLVC)
Komunikace PROFINET, PROFIBUS DP, EtherNet/IP, USS/Modbus RTU, PROFIsafe
Bezpečnostní funkce STO, SS1, SBC, SLS, SDI, SSM
Řídící jednotka Řídící jednotka CU230P-2, CU240E-2, CU240E-2 F, CU250S-2
Rekuperace energie Ve spojení s výkonovým modulem PM250
Teplota okolního prostředí –10 °C až 40 °C bez snížení výkonu/do 60 °C se snížením výkonu
Typ motoru
  • SIMOTICS GP/SD (standardní indukční motory, synchronní reluktanční motory, hliník/litina)
  • SIMOGEAR (motory s převodovkou) SIMOTICS TN (velké motory)
  • SIMOTICS M-1PH8 (kompaktní indukční motory)
  • SIMOTICS XP (motory v nevýbušném provedení)
Síťový filtr
  • S integrovaným síťovým filtrem pro prostředí podle normy EN 61800-3, kategorie C3/C2
  • Bez integrovaného síťového filtru pro prostředí podle normy EN 61800-3, kategorie C4
Brzdný rezistor Integrovaný brzdný rezistor pro výkonové moduly PM240-2
TIA Portal připojení Ano
Nástroje pro uvedení do provozu BOP-2, IOP-2, modul G120 Smart Access Module, STARTER, SINAMICS Startdrive
Řídicí systém SIMATIC ET200, SIMATIC S7-1500, SIMATIC PCS 7
